TH環鏈斗式提升機介紹
TH環鏈式斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

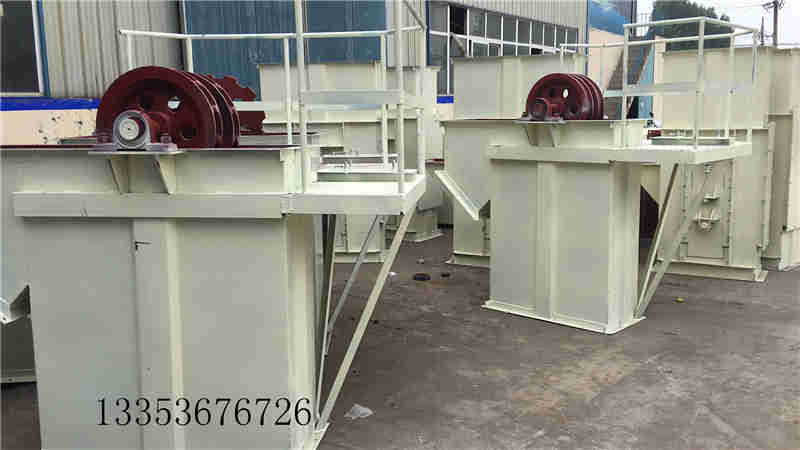

環鏈TH斗式提升機現場安裝要求-提供廠家圖片
TH型斗提機的設備安裝要求
1.斗提機下部區段的支撐面，必須確保坐落在根底的水平面上。
2.斗提機的上部驅動軸和下部張緊軸應在同一筆直平面內，并且兩軸心線均應與水平面平行。
3.中心機殼的法蘭銜接處，不得有明顯的錯位。法蘭間可墊入石棉墊或防水粗帆布，以確保密封性。
4.斗提機的下部區段、中心機殼和上部區段的中心線應在同一筆直線上，其筆直度過失在1m長度上不允許跨越1mm，總高的累積過失不允許跨越8mm。
5.料斗在牽引件上的方位應正確，并緊固牢靠。在作業中，不該有偏斜和磕碰機殼的現象產生。
6.螺旋拉緊設備調整好后，應使牽引構件具有均勻的、正常作業所必需的張緊力。為了使在作業中有滿足的拉緊行程，余下的拉緊行程應不少于全行程的50%。
7.減速機高速軸的軸線與電動機的軸線，應彼此平行；低速軸的軸線與斗提機驅動軸的軸線，應在同一水平線上，其更大平行偏移量不得跨越0.2mm，更大軸線交角不得跨越40‵。
8.斗提機應設備起吊設備，起重量不小于2t。起重機的軌底與驅動中心線的間隔一般為2～2.2m。
9.斗提機的中部應有避免偏移的中心支撐設備。支撐點的距離不大于8m。最上面的支撐點應盡量接近頭部。
