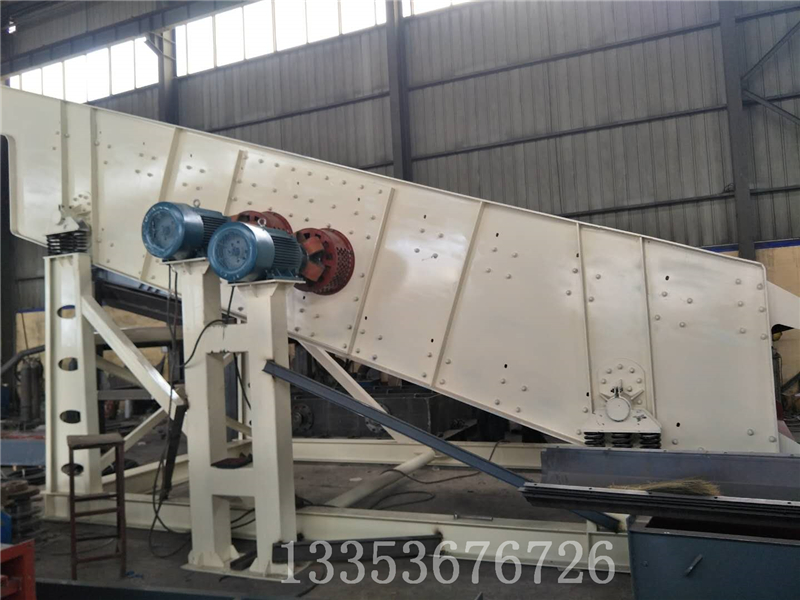

YK圓振動篩工作原理：
YK型圓振篩是單質量彈性系統，電動機經撓性連接使振動器偏心塊產生很大的離心力激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上收到篩箱傳給的沖量而做連續的拋擲運動，物斜在拋起時被分層，在遇篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

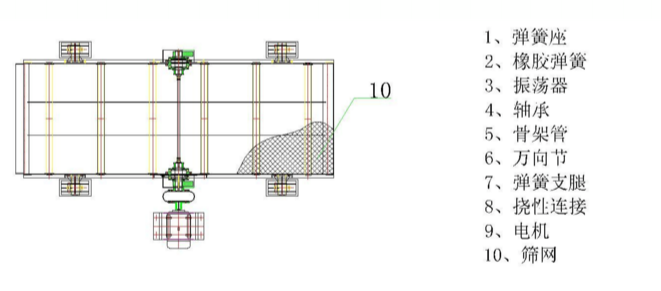

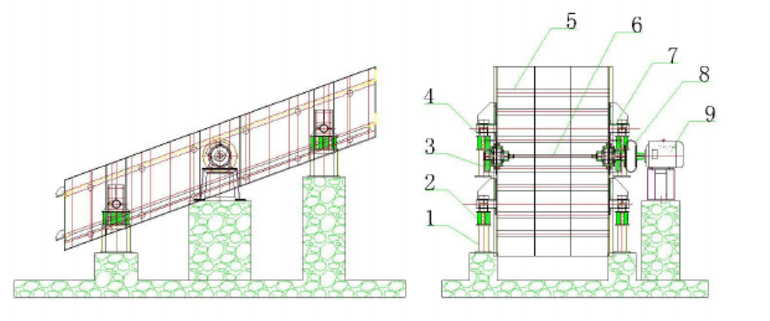

本篩由下列部件組成：
1、震蕩器：每個側板上安裝一個偏心塊，通過傳動軸連接，一對調心軸承和兩個保護罩組成。偏心塊安裝在傳動軸上，改變主副偏心塊之間的角度即可改變激振起的大小獲得不同的振幅。
2、篩箱：它是篩機的最大部件，由給料槽、排料槽、側板、橫梁、篩面、張緊裝置等組成，側板為A鋼整塊鋼板制成，橫梁無縫鋼管、各焊接片與側板間均采用高強度螺栓連接，工作可靠，制作維修簡單。
3、支撐裝置：用橡膠彈簧做彈性元件，通過改變前后支架的高度可以改變篩面的傾角，改變后的支撐架高度和地腳螺栓孔尺寸由用戶自行決定。
4、撓性聯軸器：它將參振的激振器與固定的電動機連接以后，傳動扭柜，比汽車連軸節簡單適用。
YK系列圓振動篩（圓振篩）技術參數：
|
型號 |
篩面 |
給料粒度 |
處理量 |
振頻 |
雙振幅 |
電動機 |
每支點動負荷 |
總重 |
||||||
|
層數 |
面積 |
傾角 |
篩孔 |
結構 |
型號 |
功率 |
工作時 |
啟停機時 |
||||||
|
YK1430 |
1 |
4.2 |
15 |
3-100 |
沖孔、聚 胺酯 |
≤200 |
18-375 |
970 |
7-10 |
Y160M-6 |
7.5 |
±800 |
±6400 |
3612 |
|
YK1845 |
1 |
6 |
21-438 |
970 |
Y180L-6 |
15 |
±1000 |
±8000 |
4664 |
|||||
|
YK2050 |
1 |
8.1 |
23-479 |
970 |
Y180L-6 |
15 |
±1200 |
±9600 |
5426 |
|||||
|
YK2445 |
1 |
10.5 |
26-542 |
970 |
Y200L-6 |
18.5 |
±1200 |
±9600 |
6232 |
|||||
|
YK2450 |
1 |
12 |
≤200 |
31-646 |
970 |
Y200L-6 |
22 |
±1800 |
±9600 |
7000 |
||||
|
YK2460 |
1 |
14.4 |
≤200 |
31-646 |
970 |
Y225M-6 |
30 |
±1800 |
±14400 |
8490 |
||||
|
YK3060 |
1 |
18 |
≤200 |
39-813 |
980 |
Y225M-6 |
30 |
±2400 |
±19200 |
10510 |
||||
|
YK3660 |
1 |
21.6 |
≤200 |
47-976 |
980 |
Y250M-6 |
37 |
±4000 |
±32000 |
14900 |
||||
|
2YK1430 |
2 |
4.2 |
≤200 |
18-375 |
970 |
Y180L-6 |
15 |
±1200 |
±9600 |
5500 |
||||
|
2YK1638 |
2 |
6 |
≤200 |
21-438 |
970 |
Y200L-6 |
18.5 |
±1600 |
±12800 |
7000 |
||||
|
2YK1845 |
2 |
8.1 |
≤200 |
23-479 |
970 |
Y200L-6 |
22 |
±2000 |
±16000 |
8300 |
||||
|
2YK2050 |
2 |
10 |
≤200 |
26-542 |
980 |
Y225M-6 |
30 |
±2400 |
±19200 |
9800 |
||||
|
2YK2450 |
2 |
12 |
≤200 |
31-646 |
980 |
Y225M-6 |
30 |
±3200 |
±25600 |
10500 |
||||
|
2YK2460 |
2 |
14.4 |
≤200 |
31-646 |
980 |
Y225M-6 |
30 |
±3200 |
±25600 |
11210 |
||||
|
2YK3060 |
2 |
18 |
≤200 |
31-646 |
980 |
Y250M-6 |
37 |
±4400 |
±35200 |
15800 |
||||
河南奧創機械位于河南省新鄉市牧野區環宇工業園區，生產廠家提供設備結構圖紙、價格計算，歡迎廣大用戶實地考察！
訂購網址請登錄河南奧創機械有限公司官方網站：www.sdjylm.com 24小時服務熱線：13353676726
