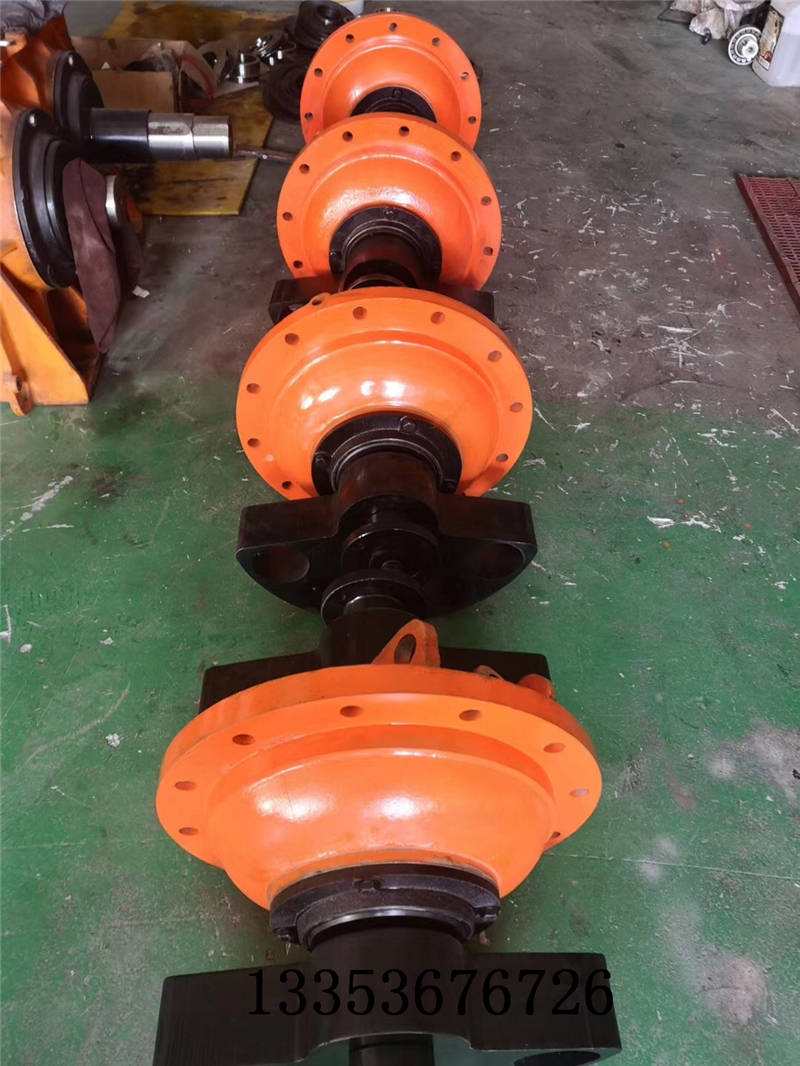

弛張沸騰篩如何通過變頻器調節振頻的基本工作原理詳解
變頻器作為工控領域中使用非常廣泛的一種調速設備，它專門是對三相異步電動機進行調速的電氣設備。變頻器在工廠中使用是十分普及的，關于它的工作原理，今天我來給朋友們分享一下我的理解。

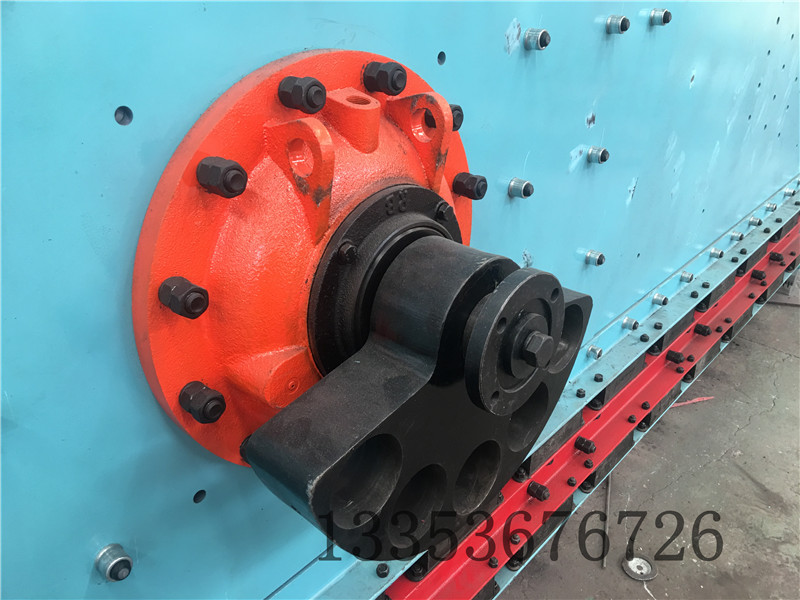

弛張沸騰篩變頻器的工作過程
我在平時工作中會經常接觸到變頻器這種設備，應該說我對這種設備還是比較熟悉的。變頻器這種設備的主要目的是改變電源的頻率，我們知道我們國家使用的不管是220V的市電，還是380V的動力電，它們的頻率都是50HZ。如果電動機接在380V，頻率為50HZ的電壓下那么電動機的轉速是無法改變的。在有的場合我們會用降壓的方式對電機的轉速進行降速調節，當然這時也可以用變頻器使電源的頻率低于50HZ的，但是在有的場合我們需要使電機的轉速更高一些，這時需要變頻電機進行高速運行，這樣就需要對電源的頻率有要求了，在高速運行時就需要使電源的頻率高于50HZ。在以上各種情況下，我們就需要一種電氣設備來改變電源的頻率，因此變頻器就運應而生了。
弛張沸騰篩變頻器改變頻率的過程
我們所見到的變頻器有三相輸入，也有單相輸入的。不管是單相輸入還是三相輸入，它們進入變頻器都要經過如下的環節，首先第一個環節就是把交流電變成直流電，這一環節主要是由整流二極管組成，變成脈動的直流電后再通過大電容進行濾波，此時如果是三相動力電輸入的，濾波后得出的電壓大約是530V的直流，如果是單相電路輸入，那么濾波后所得到的直流電壓大約在300V。
第二個環節是如何把得到的直流電通過一定的技術手段再變?yōu)槿嘟涣麟?，變頻器在這個環節里主要用到了六個大功率絕緣柵晶體管，簡稱IGBT，這六個絕緣晶體管是在控制電路的指揮下以對管的形式輪流導通的，比如下圖的V1管和V6管導通，就有了UV兩相的線電壓、V3管和V2管導通，就形成了VW兩相的線電壓、V5管和V4管導通，就形成了WU兩相的線電壓。
這種導通模式是在控制電路精確指引下形成的，我們通常見到變頻器輸出的波形并不是真正意義上的正弦交流電，而是按照一種脈寬調制PWM的方式，這種方式輸出的波形可以等效成正弦波，因此我們也叫SPWM波形。如下圖所示，這種波形通入到三相異步電動機后，由于繞組是電感性的，因此就會在電機繞組中形成正弦波形了。
我們控制的時候，只要用參數調節脈寬波形的寬度，因此所等效的三相電的頻率也就會發生改變了，也就輸出了不同的等效電壓，因此電機的轉速就會跟著改變，以上就是變頻器主電路的整個工作流程。當然為了使變頻器具有各種功能，變頻器中還需要有運算電路、檢測電路、驅動電路、保護電路等，這樣就形成了一個完整的變頻器了。
